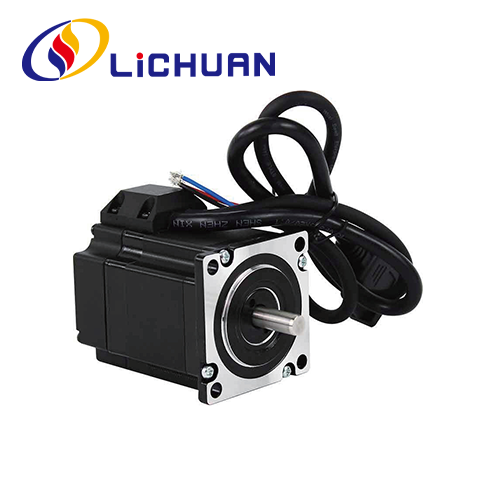

57 سلسلة 3 المرحلة Nema23 محرك ذو حلقة مغلقة

حار بيع الصين 57 سلسلة 3 المرحلة Nema23 حلقة مغلقة السائر المحركات عينة مجانية المصنعين والموردين.

إرسال استفسار

وصف المنتج

نرحب بكم ترحيبا حارا في LICHUAN® في سلسلة المحركات السائر ذات الحلقة المغلقة Nema23 من سلسلة 57 من مصنعنا بالجملة. منتجاتنا حاصلة على شهادة CE ولديها حاليًا كمية كبيرة من مخزون المصنع. يتمتع مصنع Lichuan بأكثر من 14 عامًا من الخبرة في الإنتاج. نحن ندعم تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، وسوف نقدم لك خدمة جيدة وأسعار المصنع المخفضة. نحن نرحب بالمزيد من الموزعين للانضمام إلى LICHUAN.

57 سلسلة 3 مراحل Nema23 محرك متدرج ذو حلقة مغلقة، استخدام مواد خام عالية الجودة وفولاذ سيليكون مغناطيسي دائم عالي الجودة، مع تشفير عالي الدقة 1000 خط، يتغلب تمامًا على مشاكل خطوة محرك متدرج مفتوح الحلقة، بينما يعزز بشكل كبير أداء المحرك عالي السرعة، لتسهيل ترقية برنامج القيادة التقليدية خطوة بخطوة، وخفض التكلفة مقارنة بمحرك مؤازر لتقليل أكثر من 50%. طول المحرك 77 مللي متر ~ 123 مللي متر ، نطاق عزم الدوران: 1N.m ~ 3N.m ، قطر عمود المحرك 8 مللي متر. 57 سلسلة 3 المرحلة Nema23 يمكن أن يكون محرك السائر ذو الحلقة المغلقة متطابقًا مع 4 أنواع من السائقين: RS485. يمكن الفتح. إيثركات. برامج تشغيل التحكم بالنبض.

معلمات الأداء الكهربائي

غرض	المواصفات
دقة زاوية الخطوة	±5% (الخطوة الكاملة)
دقة المقاومة	±10%(20°C)
دقة الحث	±20% (1 كيلو هرتز)
ارتفاع درجة الحرارة	80 درجة مئوية كحد أقصى (التيار المقدر، تشغيل مرحلتين)
درجة الحرارة المحيطة	-20 درجة مئوية~*50 درجة مئوية
مقاومة العزل	100MQMin 500VDC
قوة عازلة	500 فولت تيار متردد 1 دقيقة
الحمل الشعاعي المسموح به	0.02mm Max. (450gload)
الحمل الدفعي المسموح به	0.08 ملم كحد أقصى. (حمولة 450 جم)
الحمولة الشعاعية القصوى	75N (20 مم من سطح الحافة)
أقصى حمولة للعمود	15 ن

مسلسل	خطوة زاوية(")	طول (مم)	تحتجز عزم الدوران (نيوتن متر)	مرحلة الحالي (أ)	التناوب القصور الذاتي (جم.سم²)	وزن (كلغ)	دقة التشفير (PPR)
LC57H355	1.2	77	1.0	3.5	300	1.0	1000
LC57H380	1.2	102	2.0	3.5	500	1.4	1000
LC57H3100	1.2	123	3.0	4.0	700	1.8	1000

أعلاه هي المنتجات التمثيلية. يمكن تخصيص المنتجات!

الشكل وحجم التثبيت (الوحدة: مم)

وضع رمح المحرك

نموذج	الفتحة القطر (مم)	الفتحة التمديد (مم)	الفتحة الطول (مم)
LC57H355	f8	قطع D 0.5 × 15	21
LC57H380	f8	قطع على شكل حرف D 0.5x15	21
LC57H3100	f8	قطع على شكل حرف D 0.5x15	21

مخطط الأسلاك المحرك

ألوان أسلاك المحرك

تعريفات التشفير ألوان الرصاص

1	أصفر	إب+
2	أخضر	إب-
3	أسود	إي +
4	أزرق	إي-
5	أحمر	+5VCC
6	أبيض	إغند

ملحوظات

1. يجب توصيل المراحل بشكل صحيح أثناء توصيل المحرك والسائق.
2. قد يحدث توليد حرارة واضح للمحرك في ظل ظروف قيادة مختلفة. يُسمح لدرجة حرارة سطح المحرك أن تتجاوز 85 درجة مئوية أثناء التشغيل.
3. يجب وضع المحرك عن طريق شريط التثبيت على الغطاء الأمامي للمحرك، ويجب الانتباه إلى مطابقة الأخطاء، ويجب التحكم بدقة في التركيز بين عمود المحرك والحمل.

مخطط الأسلاك التطبيق

يجب أن يشتمل نظام التحكم الكامل في محرك steppr على المنتج الموضح أدناه
