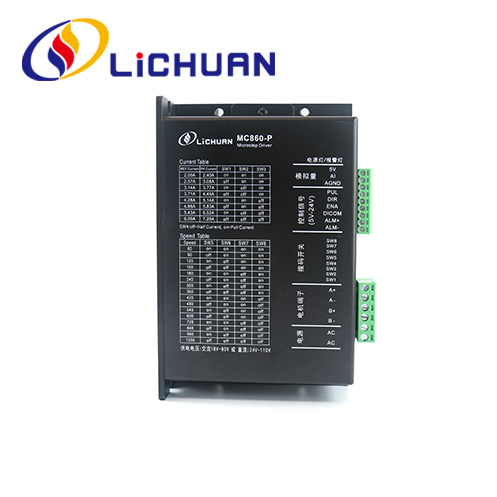

جودة توريد المصنع مباشرة تحقق دقة أكبر من خلال برنامج تشغيل السائر للتحكم في الإدخال / الإخراج ثنائي الطور المصنوع في الصين. LICHUAN® هي الشركة المصنعة والموردة لمحرك السائر للتحكم في الإدخال/الإخراج ثنائي الطور في الصين.
وظيفة القيادة | تعليمات |
مدى السرعة جلسة |
يتم استخدام مفاتيح DIP الأربعة SW5~SW8 لضبط نطاق سرعة محرك الأقراص. هناك 16 نطاق سرعة في المجموع. عندما يقوم المستخدم بتعيين السرعة، يجب أن يتوقف محرك الأقراص أولا. لإعداد نطاق السرعة المحدد، يرجى اتباع التعليمات الموجودة على لوحة القيادة. |
إعداد الإخراج الحالي | يمكن ضبط 8 تيارات خرج للسائق من خلال 3 مفاتيح اتصال SW1~SW3. راجع تعليمات لوحة التشغيل للتعرف على إعدادات الإخراج الحالية. |
وظيفة نصف التدفق التلقائي | يمكن ضبط وظيفة نصف التيار التلقائي للسائق من خلال المفتاح SW4. OFF يعني أنه تم ضبط التيار الهادئ على نصف تيار التشغيل ON يعني أن التيار الهادئ والتيار الديناميكي هما نفس الشيء. يجب ضبط SW4 على وضع إيقاف التشغيل للاستخدام العام لتقليل توليد الحرارة للمحرك والسائق ولتحسين الموثوقية. بعد حوالي 0.3 ثانية من توقف قطار النبض، سيستمر التيار يقلل تلقائيًا بنسبة 50% (القيمة الفعلية 55%) ومن الناحية النظرية، سيقلل توليد الحرارة بنسبة 65%. |
واجهة الإشارة | +5V وAGND هما الطرفان الموجب والسالب لمخرج الطاقة 5V؛ Al هي محطة إدخال الجهد التناظري. DIR+ وDIR- هما الطرفان الموجب والسالب لإشارة الاتجاه: ENA+ وENA- هما الطرفان الموجب والسالب لإشارة التمكين. |
واجهة المحرك | A+ وA- يتصلان بالأطراف الموجبة والسالبة لملف المرحلة A لمحرك السائر؛ B+ وB- يتصلان بالمحطات الإيجابية والسلبية، عندما يتم تشغيل ملفات الطور A وB، سيتم عكس اتجاه المحرك؛ |
موصل الطاقة | استخدم مصدر طاقة AC/DC، نطاق الجهد هو 24~110VDC أو 18~80VAC، ولا تنقسم المحطات إلى أقطاب موجبة وسالبة، ومصدر الطاقة الموصى به هو DC 48V، والطاقة أكبر من 250 وات. |
ضوء المؤشر | يوجد ضوء مؤشر أخضر واحد وضوء مؤشر أحمر واحد على السائق. اللون الأخضر هو ضوء مؤشر الطاقة، ويضيء عندما يكون السائق متصلاً بمصدر الطاقة؛ اللون الأحمر هو ضوء مؤشر الفشل، وهو يضيء عند حدوث فشل في الجهد الزائد أو التيار الزائد. ينطفئ المؤشر الأحمر بعد التخلص من الفشل. لا يمكن التخلص من فشل برنامج التشغيل إلا من خلال إعادة الاتصال بمصدر الطاقة وإعادة الاستخدام. |
تثبيت ملحوظات |
أبعاد المشغل: 150×97.5×52.6 ملم، مسافة التركيب للفتحات: 138.5 ملم. يمكن تحديد كل من التثبيتات الأفقية والرأسية (يُقترح التثبيت الرأسي). يجب تثبيت برنامج التشغيل بشكل وثيق على الخزانة المعدنية لتبديد الحرارة. |
يمكن ضبط نطاق السرعة والتيار الديناميكي ونصف/الكامل لمحرك MC860P على النحو التالي من خلال مفتاح DIP 8 بت:
إخراج الذروة الحالية | متوسط الإخراج الحالي | SW1 | SW2 | SW3 |
2.4 أ | 2.00 أ | على | على | على |
3.0 أ | 2.57A | عن | على | على |
3.7A | 3.14 أ | على | عن | على |
4.3 أ | 3.71 أ | عن | عن | على |
5.0 أ | 4.28A | على | على | عن |
5.6 أ | 4.86 أ | عن | على | عن |
6.4 أ | 5.43A | على | عن | عن |
7.0 أ | 6.00 أ | عن | عن | عن |
SPD 60 |
SW5 على |
SW6 على |
SW7 على |
SW8 على |
120 | عن | على | على | على |
180 | على | عن | على | على |
240 | عن | عن | على | على |
300 | على | على | عن | على |
360 | عن | على | عن | على |
420 | على | عن | عن | على |
600 | عن | عن | عن | على |
800 | على | على | على | عن |
900 | عن | على | على | عن |
1000 | على | عن | على | عن |
1100 | عن | عن | على | عن |
1200 | على | على | عن | عن |
1300 | عن | على | عن | عن |
1400 | على | عن | عن | عن |
1500 |
|
|
|
|
