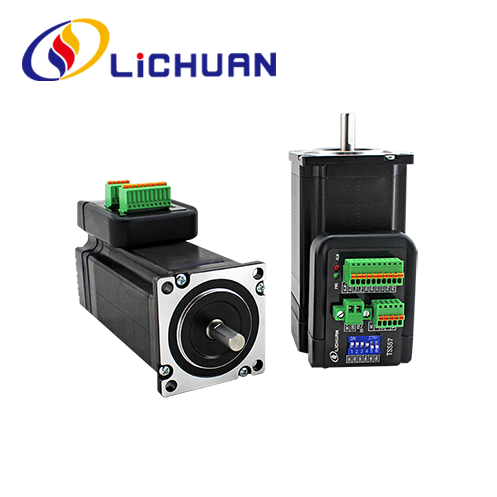

محرك متدرج ذو حلقة مفتوحة Nema23 متكامل

يمكنك أن تطمئن إلى شراء محرك السائر ذو الحلقة المفتوحة Nema23 المتكامل من مصنع LICHUAN® وسنقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

إرسال استفسار

وصف المنتج

نرحب بكم ترحيبا حارا في LICHUAN® بمحرك السائر ذو الحلقة المفتوحة Nema23 المتكامل بالجملة من مصنعنا. منتجاتنا حاصلة على شهادة CE ولديها حاليًا كمية كبيرة من مخزون المصنع. سوف نقدم لك خدمة جيدة وأسعار المصنع المخفضة

مقدمة محرك متدرج ذو حلقة مفتوحة Nema23 متكامل

محرك متدرج ذو حلقة مفتوحة Nema23 متكامل يعتمد تقنية التيار المتناوب المتقدمة، ويقلل بشكل فعال من توليد الحرارة للمحرك والسائق وظائف الحماية من الجهد الزائد والجهد المنخفض والتيار الزائد والخروج من الأخطاء؛ سرعة مستقرة، خطأ صغير في التجاوز والتتبع، توليد حرارة منخفضة للمحرك والسائق؛ وضع النبض الفردي/المزدوج، تتوفر حافة فعالة للنبض؛ النبض، الاتجاه وتمكين مستويات منفذ إدخال الإشارة: 3.6 ~ 24 فولت متوافق؛ وظيفة تصحيح المنفذ التسلسلي RS232؛
إدخال إشارة خطأ عزل المقرنة البصرية، قدرة قوية ضد التداخل؛ يمكن ضبط عدد النبض لكل جولة من خلال برنامج تصحيح الأخطاء أو الاتصال الهاتفي (التقسيم الفرعي)؛ خوارزمية التقسيم الفرعي المدمجة، تحقيق ترتيب التحكم في التقسيم الفرعي المنخفض وتأثيرات تشغيل التقسيم الفرعي العالية.

إعدادات تقسيم Microstep

خطوة / بدوره	SW1	SW2	SW3	SW4
تقصير	على	على	على	على
800	عن	على	على	على
1600	على	عن	على	على
3200	عن	عن	على	على
6400	على	على	عن	على
12800	عن	على	عن	على
25600	على	عن	عن	على
51200	عن	عن	عن	على
1000	على	على	على	عن
2000	عن	على	على	عن
4000	على	عن	على	عن
5000	عن	عن	على	عن
8000	على	على	عن	عن
10000	عن	على	عن	عن
20000	على	عن	عن	عن
40000	عن	عن	عن	عن

المعلمات الكهربائية

الذي - التي	TSS57/TSM57
الذي - التي	دقيقة	يكتب	الأعلى	وحدة
مساهمة الجهد	24	36	40	VDC
محرك الأقراص الحالي	1		8	A
إدخال تردد النبض	1		200 ألف	هرتز
جهد إشارة الإدخال	3.6	5	24 (توصيل المقاومة)	VDC
مستمر على التيار	4.5A20 كيلو هرتز PWM
تقصير سرعة الاتصال	57.61 كيلوبت في الثانية
وظيفة الحماية	1. قيمة ذروة العمل الحالي الزائد: 8A±10% 2. قيمة العمل الزائد الجهد 60 فولت تيار مستمر 3.نفاد عتبة إنذار الخطأ

معلومات تقنية

مسلسل	زاوية الخطوة ()	محرك الطول (مم)	تحتجز عزم الدوران (نيوتن متر)	تصنيف الحالي (أ)	الدوار القصور الذاتي (جم.سم²)	محرك الوزن (كجم)	التشفير القرار (طاعون المجترات الصغيرة)
TSS57-36V-10	1.8	90	1.0	3.0	300	1.2	1000
TSS57-36V-20	1.8	110	2.0	3.5	500	1.6	1000
TSS57-36V-30	1.8	130	3.0	4.0	720	2.0	1000
TSM57-36V-10	1.8	90	1.0	3.0	300	1.2	لا أحد
TSM57-36V-20	1.8	110	2.0	3.5	500	1.6	لا أحد
TSM57-36V-30	1.8	130	3.0	4.0	720	2.0	لا أحد

أعلاه هي المنتجات التمثيلية. يمكن تخصيص المنتجات!

الشكل وحجم التثبيت (الوحدة: مم)

وضع رمح المحرك

نموذج	الفتحة دلاميتر (مم)	الفتحة التمديد (مم)	الفتحة الطول (مم)
TSS57-36V-10	f8	قطع على شكل حرف D 0.5X15	21
TSS57-36V-20	f8	قطع على شكل حرف D 0.5X15	21
TSS57-36V-30	f8	قطع على شكل حرف D 0.5X15	21
TSM57-36V-10	f8	قطع على شكل حرف D 0.5X15	21
TSM57-36V-20	f8	قطع على شكل حرف D 0.5X15	21
TSM57-36V-30	f8	قطع على شكل حرف D 0.5X15	21
