محرك موثوق به ثنائي الطور لمحركات السائر

حار بيع منخفض السعر موثوق سائق محرك الطور 2 لمحركات السائر. LICHUAN® هو منتج ومورد موثوق لبرنامج تشغيل المحرك ثنائي الطور لمحركات السائر في الصين.

إرسال استفسار

وصف المنتج

LICHUAN® هي شركة متخصصة في تصنيع وتوريد برنامج تشغيل المحرك ثنائي الطور الموثوق به في الصين لمحركات السائر، إذا كنت تبحث عن أفضل برنامج تشغيل محرك موثوق به ثنائي الطور لمحركات السائر بسعر منخفض، فاستشرنا الآن!

مقدمة المنتج

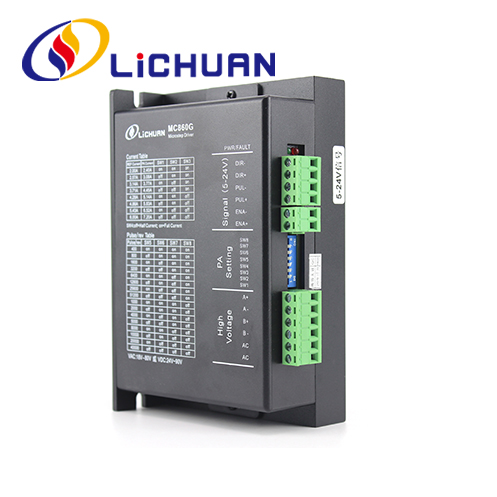

يعتمد MC860G أحدث تقنيات التحكم في المحركات الخاصة برقاقة DSP والتحكم المؤازر، ويحل تمامًا المشكلات المفقودة للمحرك السائر ذو الحلقة المفتوحة، ومن الواضح أنه يحسن أداء المحرك بسرعة عالية، ويقلل من توليد الحرارة واهتزاز المحرك، ويزيد من سرعة المعالجة ودقة الماكينة، ويقلل استهلاك الطاقة. ينطبق على محركات السائر الهجين Nema34 ذات الطورين، وهو ملائم لترقية حلول محركات السائر التقليدية ويقلل التكلفة إلى حد كبير.

مميزات MC860G

● نطاق إدخال الجهد: DC24V～110V/AC18V～80V
● الحد الأقصى لتيار الذروة: 7.2 أمبير
● نطاق التقسيم: 400～51200ppr
● شكل النبض: نبض + اتجاه
● تردد الاستجابة النبضية: 0~200 كيلو هرتز
● وظيفة الضبط التلقائي لمعلمات المحرك مع وظائف الحماية مثل الجهد الزائد، والتيار الزائد، وتتبع الأخطاء خارج نطاق التسامح، وما إلى ذلك.

المقياس التقني

● نطاق إدخال الجهد: DC24V～110V/AC18V～80V الحد الأقصى للتيار الأقصى: 7.2 أمبير
● نطاق التقسيم: 400～51200ppr
● شكل النبض: نبض + اتجاه
● تردد الاستجابة النبضية: 0~200 كيلو هرتز
● وظيفة الضبط التلقائي لمعلمة المحرك
● مع وظائف الحماية مثل الجهد الزائد والتيار الزائد، وتتبع الأخطاء خارج نطاق التسامح، وما إلى ذلك.

المعلمات البيئية

● درجة حرارة التخزين: -20 درجة مئوية ~ 65 درجة مئوية · درجة حرارة التشغيل: 0 درجة مئوية ~ 50 درجة مئوية
● رطوبة التشغيل: 40～90% رطوبة نسبية (بدون تكاثف)
● تردد الاهتزاز: أقل من 0.5 جيجا (4.9 م/ث2) 10 هرتز ~ 55 هرتز (تشغيل متقطع)
● تجنب الغبار وبقع الزيت والغازات المسببة للتآكل والأماكن ذات الرطوبة الزائدة والاهتزازات القوية، واحظر الغاز القابل للاشتعال والغبار الموصل

وصف وظيفة محرك الأقراص

وظيفة القيادة	تعليمات
ميكروستيب إعداد التقسيم الفرعي	يمكن ضبط 15 تقسيمًا فرعيًا صغيرًا للسائق من خلال 4 مفاتيح اتصال SW5~SW8. يجب إيقاف السائق أثناء ضبط التقسيم الفرعي. راجع تعليمات لوحة التشغيل للتعرف على إعدادات التقسيم الفرعي لـ microstep
الإعداد الحالي للإخراج	يمكن ضبط 8 تيارات إخراج للسائق من خلال 3 مفاتيح قرصية SW1~SW3. راجع تعليمات لوحة السائق لإعدادات تيار الإخراج.
وظيفة نصف التدفق التلقائي	يمكن ضبط وظيفة نصف التيار التلقائي للسائق من خلال المفتاح SW4. OFF يعني أنه تم ضبط التيار الهادئ على نصف تيار التشغيل ON يعني أن التيار الهادئ والتيار الديناميكي هما نفس الشيء. يجب تعيين SW4 على أنه OFF للاستخدام العام تقليل توليد الحرارة للمحرك والسائق وتحسين الموثوقية. بعد حوالي 0.3 ثانية من توقف قطار النبض، سيقلل التيار تلقائيًا بنسبة 50% (القيمة الفعلية 55%) ومن الناحية النظرية، سيقلل توليد الحرارة بنسبة 65%.
واجهة الإشارة	PUL+ وPUL-هي محطات إيجابية وسلبية للتحكم في إشارة النبض؛ DIR+ وDIR- هما طرفان موجب وسالب لإشارة الاتجاه؛ ENA+ وENA- هما طرفان موجب وسالب لإشارات التمكين.
واجهة المحرك	A+ وA- يتصلان بالأطراف الموجبة والسالبة لملف المرحلة A لمحرك السائر؛ B+ وB- يتصلان بالأطراف الموجبة والسالبة لملف المرحلة B لمحرك السائر. عندما يتم تبديل ملفات الطور A وB، سيتم عكس اتجاه المحرك.
موصل الطاقة	مدعوم من مصدر طاقة تيار متردد/تيار مستمر، نطاق الجهد هو 24 ~ 110 فولت تيار مستمر أو 18 ~ 80 فولت تيار متردد، ولا يتم تقسيم المحطات إلى أقطاب موجبة وسالبة. مصدر الطاقة الموصى به تيار مستمر 48 فولت، طاقة أكبر من 250 وات.
ضوء المؤشر	يوجد ضوء مؤشر أخضر واحد وضوء مؤشر أحمر واحد على السائق. اللون الأخضر هو ضوء مؤشر الطاقة، ويضيء عندما يكون السائق متصلاً بمصدر الطاقة؛ اللون الأحمر هو ضوء مؤشر الفشل، وهو يضيء عند حدوث فشل في الجهد الزائد أو التيار الزائد. ينطفئ ضوء المؤشر الأحمر بعد التخلص من الفشل. لا يمكن التخلص من فشل برنامج التشغيل إلا من خلال إعادة الاتصال بمصدر الطاقة وإعادة الاستخدام.
تثبيت ملحوظات	أبعاد المشغل: 150×97.5×52.6 ملم، مسافة التركيب للفتحات: 138.5 ملم. يمكن اختيار كل من التركيبات الأفقية والرأسية (يُقترح التركيب الرأسي) يجب تثبيت برنامج التشغيل بشكل وثيق على الخزانة المعدنية لتبديد الحرارة.

ضبط القياسات

يمكن ضبط دقة التقسيم الفرعي والتشغيل والتيارات النصف/الكاملة لبرنامج تشغيل MC860G من خلال مفتاح قرص 8 بت كما يلي:

الإعداد الحالي للعمل

إخراج الذروة الحالية	متوسط الإخراج الحالي	SW1	SW2	SW3
2.4 أ	2.0 أ	على	على	على
3.08 أ	2.57A	عن	على	على
3.77A	3.14 أ	على	عن	على
4.45 أ	3.71 أ	عن	عن	على
5.14 أ	4.28A	على	على	عن
5.83A	4.86 أ	عن	على	عن
6.52A	5.43A	على	عن	عن
7.2A	6.0 أ	عن	عن	عن

حجم التثبيت (الوحدة: مم)

إعداد تقسيم Microstep

الخطوات/الثورة	SW5	SW6	SW7	SW8
400	على	على	على	على
800	عن	على	على	على
1600	على	عن	على	على
3200	عن	عن	على	على
6400	على	على	عن	على
12800	عن	على	عن	على
25600	على	عن	عن	على
51200	عن	عن	عن	على
1000	على	على	على	عن
2000	عن	على	على	عن
4000	على	عن	على	عن
5000	عن	عن	على	عن
8000	على	على	عن	عن
10000	عن	على	عن	عن
20000	على	عن	عن	عن
40000
