ميني 2 محرك متدرج سائق صغير

بيع بالجملة مصنع ميني 2 محرك متدرج سائق ميني بسعر منخفض. LICHUAN® هو صانع ومورد Mini 2 Stepper Motor Driver Mini في الصين.

إرسال استفسار

وصف المنتج

شراء خصم جودة Mini 2 Stepper Motor Driver Mini بسعر منخفض مصنوع في الصين. LICHUAN® هو صانع ومورد Mini 2 Stepper Motor Driver Mini في الصين.

مقدمة المنتج

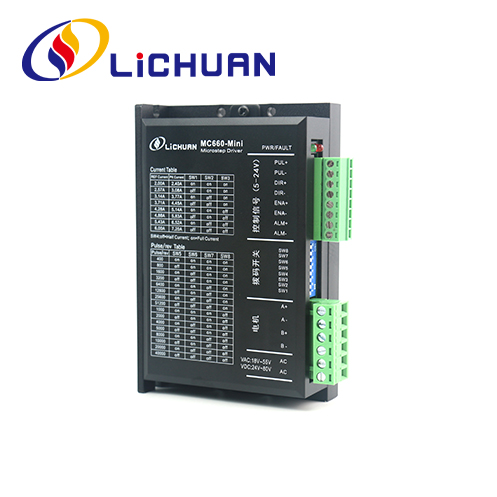

MC660-Mini عبارة عن محرك أقراص رقمي مكون من 86 خطوة تم تطويره استنادًا إلى شرائح ARM عالية الأداء ومنخفضة استهلاك الطاقة. إنه مزود بمنظم ذكي مع وظيفة التنظيم الذاتي لمعلمة PID، لذلك يمكن إنشاء المعلمات الأكثر ملاءمة تلقائيًا لمحركات مختلفة دون تنظيم يدوي، مما يجعل أداء تشغيل المحركات هو الأفضل. إن ضجيج المحرك لهذا المحرك منخفض جدًا، مما يحقق أداءً عالي التكلفة. يمكن أن يكون السائق متطابقًا مع محرك متدرج ذو حلقة مفتوحة Nema24/Nema34 ذو مرحلتين.

الخصائص الوظيفية

● نطاق إدخال الجهد: DC20V~80V/AC18V~55V
● ماكس. الذروة الحالية: 7.2A
● نطاق التقسيم: 400~51200ppr
● شكل النبض: نبض + اتجاه
● تردد استجابة النبض: 0 ~ 200 كيلو هرتز
● التنظيم الذاتي لمعلمة المحرك
● مزود بالجهد الزائد والتيار الزائد وخطأ التتبع و وظائف الحماية خارج التسامح، الخ.

بيئة التشغيل والمعلمات

● درجة حرارة التخزين: -20 درجة مئوية ~ 65 درجة مئوية
● درجة حرارة التشغيل: 0 درجة مئوية ~ 50 درجة مئوية
● رطوبة التشغيل: 40~90% رطوبة نسبية (بدون تكثيف)
● تردد الاهتزاز: < 0.5 جيجا (4.9 م/ث2)، 10~60 هرتز (تشغيل غير مستمر)
● يجب تجنب الأماكن التي بها غبار وبقع الزيت والغازات المسببة للتآكل والرطوبة العالية والاهتزازات. الغازات القابلة للاحتراق وينبغي حظر الغبار الموصل

التطبيقات الرئيسية

مناسبة للمعدات والأدوات الأوتوماتيكية في مجالات التحكم في الحركة المختلفة مثل المعالجة والكشف الإلكتروني، وتغليف أشباه الموصلات، والقطع واللحام بالليزر، والتنضيد الضوئي بالليزر، وآلات التعبئة والتغليف، وآلات النقش، والعلامات، والقواطع، وراسمات الملابس، وأدوات الآلات CNC متوسطة الحجم والأتمتة معدات التجميع.

المقياس التقني

● نطاق إدخال الجهد: DC24V～80V/AC18V～55V
● الحد الأقصى لتيار الذروة: 7.2 أمبير
● نطاق التقسيم: 400～51200ppr
● شكل النبض: نبض + اتجاه
● تردد الاستجابة النبضية: 0 ~ 200 كيلو هرتز
● وظيفة الضبط التلقائي لمعلمة المحرك
● مع التيار الزائد والجهد الزائد ووظائف الحماية الأخرى

المعلمات البيئية

● درجة حرارة التخزين: -20 درجة مئوية ~ 65 درجة مئوية
● درجة حرارة التشغيل: 0 درجة مئوية ~ 50 درجة مئوية
● رطوبة التشغيل: 40～90% رطوبة نسبية (بدون تكاثف)
● تردد الاهتزاز: أقل من 0.5 جيجا (4.9 م/ث2) 10 هرتز ~ 55 هرتز (تشغيل متقطع)
● تجنب الغبار وبقع الزيت والغازات المسببة للتآكل والأماكن ذات الرطوبة الزائدة والاهتزازات القوية، واحظر الغاز القابل للاشتعال والغبار الموصل

وصف وظيفة محرك الأقراص

وظيفة القيادة	تعليمات
ميكروستيب إعداد التقسيم الفرعي	يتم تعيين عدد التقسيمات الفرعية ذات الخطوات الدقيقة للسائق بواسطة أربعة مفاتيح DIP SW5~SW8. يوجد إجمالي 16 تقسيمًا فرعيًا للخطوات الصغيرة. عندما يقوم المستخدم بتعيين الأقسام الفرعية، يجب إيقاف السائق أولاً. لإعداد النتيجة، يرجى اتباع تعليمات لوحة السائق.
التيار الخارج جلسة	يتم ضبط تيار الإخراج للسائق بواسطة ثلاثة مفاتيح DIP SW1~SW3، وتيار الإخراج الخاص به يحتوي على 8 تروس. للتعرف على الإعداد الحالي للإخراج المحدد، يرجى الرجوع إلى وصف لوحة التشغيل.
وظيفة نصف التدفق التلقائي	يمكن للمستخدم ضبط وظيفة نصف التدفق التلقائي للسائق من خلال مفتاح SW4. OFF يعني أنه تم ضبط التيار الهادئ على نصف التيار الديناميكي، والتشغيل يعني أن التيار الهادئ والتيار الديناميكي متماثلان. في الاستخدام العام، يجب ضبط SW4 على إيقاف التشغيل لتقليل توليد الحرارة للمحرك والسائق وتحسين الموثوقية. بعد حوالي 0.3 ثانية من توقف قطار النبض، سينخفض التيار تلقائيًا بنسبة 50% (القيمة الفعلية 55%)، وتنخفض القيمة الحرارية نظريًا بنسبة 65%.
واجهة الإشارة	PUL+ وPUL- هما الطرفان الموجب والسالب لإشارة نبض التحكم؛ DIR+ وDIR- هما الطرفان الموجب والسالب لإشارة الاتجاه: ENA+ وENA- هما الطرفان الموجب والسالب لإشارة التمكين، ALM+ وALM- هما مخرج الإنذار.
واجهة المحرك	يتم توصيل A+ وA- بالأطراف الموجبة والسالبة لملف المرحلة A للمحرك المتدرج؛ B+ وB- متصلان بـ الأطراف الموجبة والسالبة للملف B للمحرك المتدرج. عندما يتم تبادل اللفات ثنائية الطور A وB، يمكن عكس اتجاه المحرك.
موصل الطاقة	استخدم مصدر طاقة AC/DC، نطاق الجهد هو 24~80VDC أو 18~55VAC، ولا تنقسم المحطات إلى أقطاب موجبة وسالبة، ومصدر الطاقة الموصى به هو DC 48V، والطاقة أكبر من 250 وات.
ضوء المؤشر	يحتوي محرك الأقراص على مؤشرين ضوئين، أحمر وأخضر. الضوء الأخضر هو مؤشر الطاقة، عندما يتم تشغيل السائق، يكون الضوء الأخضر قيد التشغيل دائمًا؛ الضوء الأحمر هو مؤشر الخطأ، عندما يكون هناك خطأ في الجهد الزائد أو التيار الزائد، يكون الضوء دائمًا قيد التشغيل. بعد إزالة الخطأ، ينطفئ الضوء الأحمر. عندما يفشل محرك الأقراص، لا يمكن حل الخطأ إلا من خلال دورة الطاقة وإعادة التمكين.
تثبيت ملحوظات	الأبعاد الخارجية للسائق هي: 118 × 75.5 × 35.5 ملم، ومسافة فتحة التثبيت 112.5 ملم. يمكن تركيبه أفقيًا أو رأسيًا (ينصح بالتركيب الرأسي). عند التثبيت، يجب أن يكون قريبًا من الخزانة المعدنية لتسهيل تبديد الحرارة.

ضبط القياسات

يمكن ضبط دقة التقسيم الفرعي والتيارات الديناميكية والنصف/الكاملة لبرنامج التشغيل MC660-Mini من خلال مفتاح الاتصال 8 بت على النحو التالي:

الإعداد الحالي للعمل

إخراج الذروة الحالية	متوسط الإخراج الحالي	SW1	SW2	SW3
2.4 أ	2.0 أ	على	على	على
3.08 أ	2.57A	عن	على	على
3.77A	3.14 أ	على	عن	على
4.45 أ	3.71 أ	عن	عن	على
5.14 أ	4.28A	على	على	عن
5.83A	4.86 أ	عن	على	عن
6.52A	5.43A	على	عن	عن
7.2A	6.0 أ	عن	عن	عن

حجم التثبيت (الوحدة: مم)

إعداد نطاق السرعة

الخطوات/الثورة	SW5	SW6	SW7	SW8
400	على	على	على	على
800	عن	على	على	على
1600	على	عن	على	على
3200	عن	عن	على	على
6400	على	على	عن	على
12800	عن	على	عن	على
25600	على	عن	عن	على
51200	عن	عن	عن	على
1000	على	على	على	عن
2000	عن	على	على	عن
4000	على	عن	على	عن
5000	عن	عن	على	عن
8000	على	على	عن	عن
10000	عن	على	عن	عن
20000	على	عن	عن	عن
40000	عن	عن	عن	عن
