وظيفة القيادة | تعليمات |
ميكروستيب إعداد التقسيم الفرعي |
يتم تعيين عدد التقسيمات الفرعية ذات الخطوات الدقيقة للسائق بواسطة أربعة مفاتيح DIP SW5~SW8. هناك 16 تقسيمًا فرعيًا للخطوات الصغيرة المجموع. عندما يقوم المستخدم بتعيين الأقسام الفرعية، يجب إيقاف السائق أولاً. لإعداد النتيجة، يرجى اتباع تعليمات لوحة السائق. |
التيار الخارج جلسة |
يتم ضبط تيار الإخراج للسائق بواسطة ثلاثة مفاتيح DIP SW1~SW3، وتيار الإخراج الخاص به يحتوي على 8 تروس. للتعرف على الإعداد الحالي للإخراج المحدد، يرجى الرجوع إلى وصف لوحة التشغيل. |
وظيفة نصف التدفق التلقائي | يمكن للمستخدم ضبط وظيفة نصف التدفق التلقائي للسائق من خلال مفتاح SW4. يعني OFF أنه تم ضبط التيار الهادئ على نصف التيار الديناميكي، ويعني ON أن التيار الهادئ والتيار الديناميكي متماثلان. في الاستخدام العام، يجب ضبط SW4 على OFF لـ تقليل توليد الحرارة للمحرك والسائق وتحسين الموثوقية. بعد حوالي 0.3 ثانية من توقف قطار النبض، سينخفض التيار تلقائيًا بنسبة 50% (القيمة الفعلية 55%)، ويتم تقليل القيمة الحرارية بشكل نظري بنسبة 65%. |
واجهة الإشارة | PUL+ وPUL- هما الطرفان الموجب والسالب لإشارة نبض التحكم؛ DIR+ وDIR- هما الطرفان الموجب والسالب لإشارة الاتجاه: ENA+ وENA- هما الطرفان الموجب والسالب لإشارة التمكين، ALM+ وALM- هما مخرج الإنذار. |
واجهة المحرك | يتم توصيل A+ وA- بالأطراف الموجبة والسالبة لملف المرحلة A للمحرك المتدرج؛ يتم توصيل B+ وB- بالأطراف الموجبة والسالبة لملف المرحلة B للمحرك المتدرج. عندما يتم تبادل اللفات ثنائية الطور A وB، يمكن عكس اتجاه المحرك |
موصل الطاقة | استخدم مصدر طاقة AC/DC، نطاق الجهد هو 24~110VDC أو 18~80VAC، لا يتم تقسيم المحطات إلى أقطاب إيجابية وسلبية، مصدر الطاقة الموصى به هو تيار مستمر 48 فولت، والطاقة أكبر من 250 وات. |
ضوء المؤشر | يحتوي محرك الأقراص على مصباحين مؤشرين، أحمر وأخضر. الضوء الأخضر هو مؤشر الطاقة، وعندما يتم تشغيل السائق، يكون الضوء الأخضر دائما متاح؛ الضوء الأحمر هو مؤشر الخطأ، عندما يكون هناك خطأ في الجهد الزائد أو التيار الزائد، يكون الضوء دائمًا قيد التشغيل. بعد إزالة الخطأ، ينطفئ الضوء الأحمر. عندما يفشل محرك الأقراص، لا يمكن حل الخطأ إلا من خلال دورة الطاقة وإعادة التمكين. |
تثبيت ملحوظات |
الأبعاد الخارجية للسائق هي: 11 9 × 76 × 34 مم، ومسافة فتحة التركيب 112 مم، ويمكن تركيبها أفقيًا أو رأسيًا (ينصح بالتركيب الرأسي). عند التثبيت، يجب أن يكون قريبًا من الخزانة المعدنية لتسهيل تبديد الحرارة. |

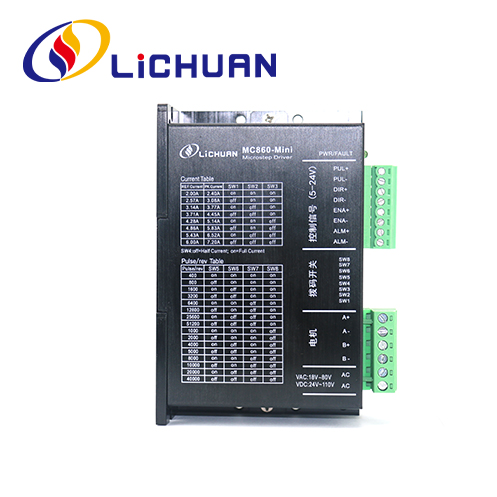

يمكن ضبط دقة التقسيم الفرعي والتيارات الديناميكية والنصف/الكاملة لبرنامج التشغيل MC860-Mini من خلال مفتاح الاتصال 8 بت كما يلي:
إخراج الذروة الحالية | متوسط الإخراج الحالي | SW1 | SW2 | SW3 |
2.4 أ | 2.0 أ | على | على | على |
3.08 أ | 2.57A | عن | على | على |
3.77A | 3.14 أ | على | عن | على |
4.45 أ | 3.71 أ | عن | عن | على |
5.14 أ | 4.28A | على | على | عن |
5.83A | 4.86 أ | عن | على | عن |
6.52A | 5.43A | على | عن | عن |
7.2A | 6.0 أ | عن | عن | عن |
الخطوات/الثورة | SW5 | SW6 | SW7 | SW8 |
400 | على | على | على | على |
800 | عن | على | على | على |
1600 | على | عن | على | على |
3200 | عن | عن | على | على |
6400 | على | على | عن | على |
12800 | عن | على | عن | على |
25600 | على | عن | عن | على |
51200 | عن | عن | عن | على |
1000 | على | على | على | عن |
2000 | عن | على | على | عن |
4000 | على | عن | على | عن |
5000 | عن | عن | على | عن |
8000 | على | على | عن | عن |
10000 | عن | على | عن | عن |
20000 | على | عن | عن | عن |
40000 | عن | عن | عن | عن |
