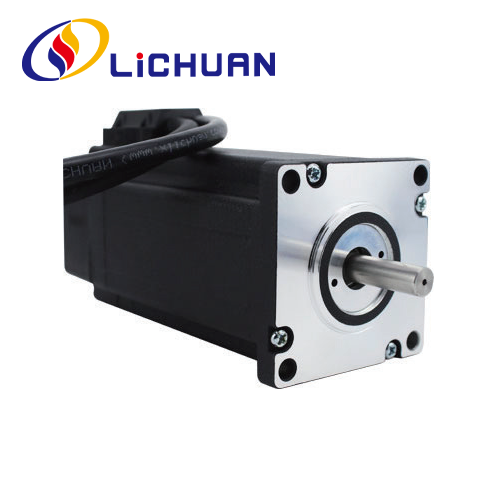

60 سلسلة 2 المرحلة نيما 24 محرك ذو حلقة مغلقة

جودة منخفضة السعر 60 سلسلة 2 المرحلة Nema 24 محرك ذو حلقة مغلقة متوفر في المخزون. LICHUAN® هي الشركة المصنعة والموردة لمحرك السائر ذو الحلقة المغلقة 60 سلسلة 2 المرحلة Nema 24 في الصين.

إرسال استفسار

وصف المنتج

نرحب بكم ترحيبا حارا في LICHUAN® في الجملة 60 Series 2 Phase Nema 24 Closed Loop Stepper Motor من مصنعنا. منتجاتنا حاصلة على شهادة CE ولديها حاليًا كمية كبيرة من مخزون المصنع. يتمتع مصنع Lichuan بأكثر من 14 عامًا من الخبرة في الإنتاج. نحن ندعم تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، وسوف نقدم لك خدمة جيدة وأسعار المصنع المخفضة. نحن نرحب بالمزيد من الموزعين للانضمام إلى LICHUAN.

60 سلسلة 2 المرحلة Nema24 محرك متدرج بحلقة مغلقة، استخدام مواد خام عالية الجودة وفولاذ سيليكون مغناطيسي دائم عالي المستوى، مع تشفير عالي الدقة 1000 خط، يتغلب تمامًا على مشاكل خطوة محرك متدرج مفتوح الحلقة، بينما يعزز بشكل كبير أداء المحرك عالي السرعة، لتسهيل ترقية برنامج القيادة التقليدية خطوة بخطوة، وخفض التكلفة مقارنة بمحرك مؤازر لتقليل أكثر من 50%. طول المحرك 90 مم ~ 152 مم، نطاق عزم الدوران: 2 نيوتن متر ~ 5.5 نيوتن متر، قطر عمود المحرك 8 مم أو 10 مم. 60 سلسلة 2 المرحلة Nema24 يمكن أن يكون محرك السائر ذو الحلقة المغلقة متطابقًا مع 4 أنواع من السائقين: RS485. يمكن الفتح. إيثركات. برامج تشغيل التحكم بالنبض.

معلمات الأداء الكهربائي

غرض	المواصفات
دقة زاوية الخطوة	±5% (الخطوة الكاملة)
دقة المقاومة	±10%(20°C)
دقة الحث	±20% (1 كيلو هرتز)
ارتفاع درجة الحرارة	80 درجة مئوية كحد أقصى (التيار المقدر، تشغيل مرحلتين)
درجة الحرارة المحيطة	-20 درجة مئوية~*50 درجة مئوية
مقاومة العزل	100MQMin 500VDC
قوة عازلة	500 فولت تيار متردد 1 دقيقة
الحمل الشعاعي المسموح به	0.02 ملم كحد أقصى. (450 حمولة)
الحمل الدفعي المسموح به	0.08 ملم كحد أقصى. (450 حمولة)
الحمولة الشعاعية القصوى	75N (20 مم من سطح الحافة)
أقصى حمولة للعمود	15 ن

معلومات تقنية
مسلسل	خطوة زاوية(')	طول (مم)	عقد عزم الدوران (نيوتن متر)	مرحلة الحالي (أ)	التناوب القصور الذاتي (جم.سم²)	الوزن (كجم)	التشفير القرار (طاعون المجترات الصغيرة)
LC60H265	1.8	90	2.0	4.0	560	1.0	1000
LC60H278	1.8	104	2.3	4.0	570	1.1	1000
LC60H286	1.8	108	2.8	4.5	620	1.45	1000
LC60H2102	1.8	126	4.5	5.0	1000	1.87	1000
LC60H2112	1.8	137	4.8	5.8	1200	2.1	1000
LC60H2127	1.8	152	5.5	5.8	1370	2.45	1000

أعلاه هي المنتجات التمثيلية. يمكن تخصيص المنتجات!

الشكل وحجم التثبيت (الوحدة: مم)

ملاحظة: تتوفر محركات سلسلة 60 بفتحات 50 × 50 مم. يرجى تأكيد مع بائع حول وضع المحرك!!

وضع رمح المحرك

نموذج	الفتحة القطر (مم)	الفتحة التمديد (مم)	الفتحة الطول (مم)
LC60H265	φ8 أوφ10	قطع على شكل حرف D 0.5x15	25
LC60H278	φ8 أوφ10	قطع على شكل حرف D 0.5x15	25
LC60H286	φ8 أوφ10	قطع على شكل حرف D 0.5x15	25 أو 31
LC60H2102	φ8 أوφ10	قطع على شكل حرف D 0.5x15	25 أو 31
LC60H2112	φ8 أوφ10	قطع على شكل حرف D 0.5 × 15	25
LC60H2127	φ8 أوφ10	الطريق الرئيسي 3x16	35

مخطط الأسلاك المحرك

ألوان أسلاك المحرك

تعريفات التشفير ألوان الرصاص

1	أصفر	إب+
2	أخضر	إب-
3	أسود	إي +
4	أزرق	إي-
5	أحمر	+5VCC
6	أبيض	إغند

ملحوظات

1. يجب توصيل المراحل بشكل صحيح أثناء توصيل المحرك والسائق.
2. قد يحدث توليد حرارة واضح للمحرك في ظل ظروف قيادة مختلفة. يُسمح لدرجة حرارة سطح المحرك أن تتجاوز 85 درجة مئوية أثناء التشغيل.
3. يجب وضع المحرك عن طريق رباط التثبيت الغطاء الأمامي للمحرك، يجب الانتباه إلى الخطأ المطابقة والتركيز بين عمود المحرك ويجب التحكم في الحمل بدقة.

مخطط الأسلاك التطبيق

يجب أن يشتمل نظام التحكم الكامل في محرك steppr على المنتج الموضح أدناه
